قفسه بندی شاتل درایوین

در انبارهایی که حجم پالت بالا، تنوع کالا محدود و ارزش استفاده از فضای انبار زیاد است، استفاده از قفسه‌های سنتی همیشه بهترین راهکار نیست. قفسه شاتل درایوین (Shuttle Drive-In) یکی از سیستم‌های پیشرفته قفسه‌بندی متراکم پالت است که با استفاده از شاتل موتوردار، امکان جابه‌جایی پالت در عمق تونل‌های قفسه را فراهم می‌کند.

در این سیستم، بخش قابل توجهی از عملیات جابه‌جایی پالت در داخل تونل قفسه توسط شاتل متحرک و کنترل‌شونده انجام می‌شود و لیفتراک برای ورود به عمق تونل مورد نیاز نیست. نتیجه، استفاده بهتر از فضای کف و ارتفاع انبار، کاهش تردد ماشین‌آلات در داخل سازه و افزایش ایمنی عملیات انبارش است.

اگر هدف شما افزایش ظرفیت انبار پالت بدون توسعه متناسب فضای ساختمان است، کارشناسان انبار تجهیز آسیا می‌توانند شرایط انبار، نوع پالت و الگوی ورود و خروج کالا را بررسی کرده و مناسب‌ترین راهکار شاتل را پیشنهاد دهند.

قفسه درایوین یکی از پیشرفته ترین انواع سیستم های قفسه بندی انبار می باشد که از شاتل های اتوماتیک و قابل کنترل از راه دور در آن استفاده میشود. این قفسه ها راهروهای اضافه را حذف و درون خود دارای تونل هستند و جا به جایی پالت ها درون آنها بدون نیاز به لیفتراک و به کمک شاتل های متحرک قابل انجام است. انبار تجهیز آسیا در زمینه پیاده سازی و اجرای قفسه بندی شاتل درایوین فعالیت داشته و با قیمت تولیدی این محصولات را ارائه داده و با رعایت استانداردها در محل نصب و اجرا می کند.

قفسه بندی شاتل درایوین چیست؟

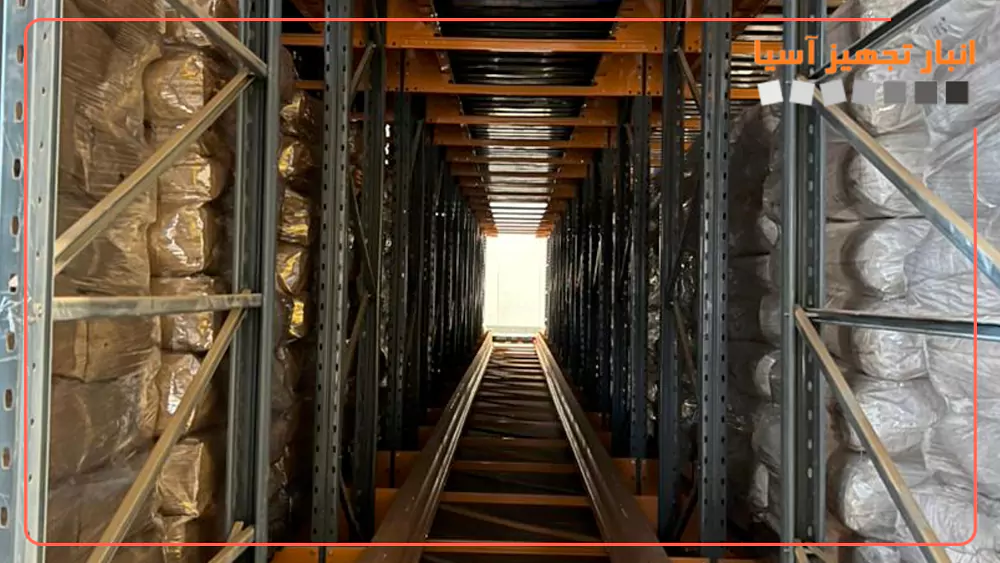

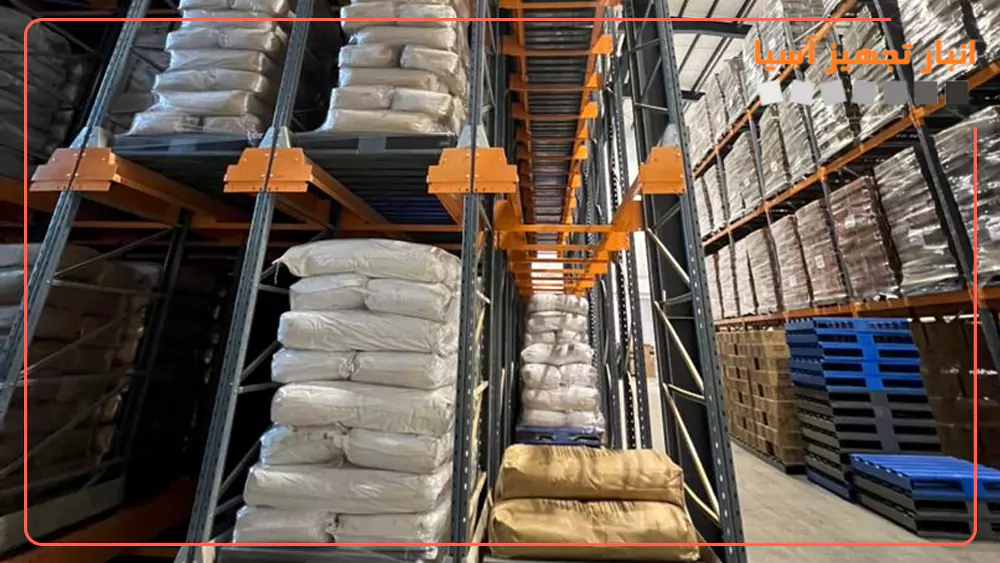

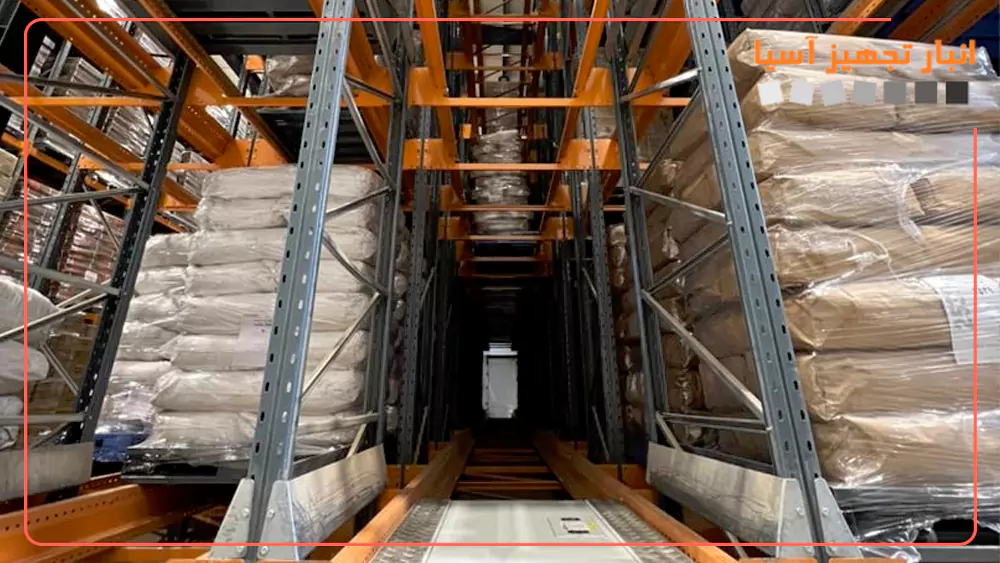

قفسه‌بندی شاتل درایوین یکی از سیستم‌های قفسه‌بندی پالت متراکم و راهکاری پیشرفته‌تر برای انبارش کالا در تونل‌های عمیق است. ساختار این سیستم از فریم‌های عمودی، بازوهای افقی و ریل‌هایی تشکیل می‌شود که شاتل روی آنها حرکت می‌کند.

در این روش، لیفتراک پالت را تا ابتدای تونل منتقل می‌کند و سپس شاتل برقی پالت را در عمق قفسه جابه‌جا کرده و در موقعیت تعیین‌شده قرار می‌دهد. هنگام برداشت نیز شاتل پالت را به سمت ورودی تونل منتقل می‌کند تا لیفتراک آن را خارج کند.

به این ترتیب، برخلاف Drive-In معمولی، لیفتراک برای قرار دادن یا برداشتن هر پالت مجبور نیست وارد تونل قفسه شود.

اگر در انتخاب بین قفسه Drive-In و Shuttle Drive-In تردید دارید، نوع کالا، تعداد پالت، تعداد SKU، روش گردش موجودی و میزان تردد لیفتراک را در اختیار کارشناسان انبار تجهیز آسیا قرار دهید تا تفاوت دو سیستم برای پروژه شما بررسی شود.

شاتل چگونه در قفسه حرکت می‌کند؟

عملکرد قفسه شاتل درایوین را می‌توان در چند مرحله خلاصه کرد:

لیفتراک پالت را به دهانه تونل منتقل می‌کند.

پالت روی شاتل قرار می‌گیرد.

اپراتور فرمان حرکت شاتل را صادر می‌کند.

شاتل در امتداد ریل داخل تونل حرکت می‌کند.

پالت در موقعیت مشخص‌شده قرار می‌گیرد.

شاتل بدون نیاز به خروج لیفتراک از تونل، به نقطه ورودی بازمی‌گردد.

برای برداشت، همین فرآیند به صورت معکوس انجام می‌شود.

این فرآیند باعث می‌شود لیفتراک بیشتر در راهروهای اصلی فعالیت کند و کمتر در معرض برخورد با اجزای داخلی قفسه قرار گیرد.

برای بررسی امکان استفاده از شاتل درایوین در انبار خود، مشخصات تقریبی ابعاد سالن، ارتفاع مفید و تعداد پالت‌های مورد نیاز را برای کارشناسان انبار تجهیز آسیا ارسال کنید.

ویژگی های قفسه بندی شاتل درایون

از مهم ترین ویژگی های قفسه بندی شاتل درایوین می توان به گزینه های زیر اشاره کرد:

• تعداد طبقات چیدمان پالت ها در این سازه با توجه به ظرفیت انبار قابل افزایش می باشد.
• چیدمان کالاها در طبقات بالا و پایین تا دهانه تونل با لیفتراک و بعد از آن به کمک شاتل متحرک قابل انجام است.
• شاتل های تعبیه شده در این قفسه ها با بار در هر دقیقه 30 تا 32 متر سرعت دارند.
• سرعت حرکت شاتل ها بدون بار 63 تا 66 متر در هر دقیقه می باشد.
• قفسه بندی شاتل درایوین را می توان به هر دو روش FIFO و LIFO بر اساس شرایط محیط و نوع کالا پیاده سازی نمود.
• با نصب شاتل متحرک می توان قفسه های خودراهرو معمولی را به نوع شاتل درایوین تبدیل نمود.
• بارگذاری و باربرداری در این قفسه ها با سرعت بالا و بسیار آسان انجام میشود
• امکان ذخیره سازی کالا و محصولات با تنوع زیاد در ارتفاع بالا وجود دارد
• شاتل ها در شبانه روز متوسط 16 ساعت قادر به حرکت و جا به جایی پالت می باشند.
• در ساختار این قفسه ها از فریم های پیچ و مهره ای و بازوهای افقی استفاده میشود.
• تمام قطعات به کار رفته در این قفسه ها گالونیزه و مقاوم در برابر نم و رطوبت، حرارت و ضربه و فشار می باشند.

تفاوت قفسه شاتل درایوین و قفسه Drive-In

ویژگیشاتل درایوینDrive-Inورود لیفتراک به تونلمعمولاً خیربلهاستفاده از شاتلداردنداردتراکم ذخیره‌سازیبسیار بالابالاکاهش تردد لیفتراک داخل تونلبلهخیرروش گردش موجودیFIFO / LIFOعمدتاً LIFOسرعت عملیاتبالاتر در پروژه‌های مناسبوابسته به تردد لیفتراکسرمایه‌گذاری اولیهبالاترپایین‌ترمناسب برای حجم بالای پالتبسیار مناسبمناسبمناسب برای تنوع زیاد SKUمحدودمحدود

اگر بین Drive-In و Shuttle Drive-In مردد هستید، مقایسه را فقط بر اساس قیمت خرید انجام ندهید؛ هزینه زمین، ظرفیت قابل ایجاد، سرعت عملیات و هزینه‌های بهره‌برداری را نیز در نظر بگیرید.

قیمت قفسه شاتل درایوین

قیمت قفسه شاتل درایوین یک عدد ثابت نیست و بر اساس مشخصات فنی و شرایط پروژه تعیین می‌شود.

عوامل اصلی مؤثر بر قیمت عبارت‌اند از:

• ابعاد و ارتفاع قفسه
• تعداد طبقات
• تعداد تونل‌ها
• عمق هر تونل
• تعداد پالت‌های قابل ذخیره‌سازی
• وزن هر پالت
• نوع و ضخامت اجزای سازه
• مشخصات ریل‌ها
• مدل و ظرفیت شاتل
• موتور و سیستم کنترل
• تعداد شاتل مورد نیاز
• نوع محیط، از جمله سردخانه
• تجهیزات ایمنی و جانبی
• هزینه حمل و نصب

بنابراین ارائه قیمت بدون اطلاع از مشخصات پروژه می‌تواند باعث انتخاب نادرست یا برآورد غیرواقعی شود.

برای دریافت برآورد قیمت قفسه شاتل درایوین، کافی است تعداد تقریبی پالت، وزن هر پالت، ابعاد پالت، ارتفاع مفید سالن و روش گردش کالا را اعلام کنید تا کارشناسان انبار تجهیز آسیا بتوانند پیشنهاد متناسب با پروژه ارائه دهند.

جهت استعلام قیمت انواع قفسه بندی انبار می توانید با کارشناسان فروش انبار تجهیز آسیا تماس بگیرید.

مزایای قفسه شاتل درایوین

۱. افزایش تراکم ذخیره‌سازی

مهم‌ترین مزیت Shuttle Drive-In، کاهش فضای اختصاص‌یافته به راهروهای عملیاتی و استفاده بیشتر از حجم مفید انبار است. در پروژه‌های مناسب، این موضوع می‌تواند ظرفیت ذخیره‌سازی پالت را نسبت به سیستم‌های متعارف به شکل قابل توجهی افزایش دهد.

در برخی پیکربندی‌ها، افزایش ظرفیت تا حدود ۷۰ درصد نیز مطرح می‌شود؛ اما میزان واقعی افزایش ظرفیت به ابعاد سالن، ارتفاع مفید، نوع پالت، عمق تونل، تعداد SKU و الزامات عملیاتی بستگی دارد.

اگر می‌خواهید بدانید ظرفیت واقعی انبار شما با شاتل درایوین چقدر افزایش می‌یابد، کارشناسان انبار تجهیز آسیا می‌توانند وضعیت فعلی انبار را مبنای بررسی قرار دهند.

۲. کاهش ورود لیفتراک به تونل

در سیستم Drive-In معمولی، لیفتراک برای جابه‌جایی پالت در عمق تونل وارد سازه می‌شود. در سیستم Shuttle، شاتل این عملیات را انجام می‌دهد.

این تفاوت باعث کاهش تردد لیفتراک داخل تونل و در نتیجه کاهش احتمال برخورد ماشین‌آلات با ستون‌ها، بازوها و سایر اجزای قفسه می‌شود.

اگر کاهش ریسک آسیب به سازه و افزایش ایمنی عملیات برای شما اولویت دارد، شرایط تردد لیفتراک در انبار را با کارشناسان انبار تجهیز آسیا بررسی کنید.

۳. استفاده بهتر از ارتفاع انبار

شاتل درایوین تنها یک سیستم کف‌محور نیست؛ بلکه می‌توان آن را در چند طبقه طراحی کرد تا از ارتفاع مفید سالن نیز استفاده شود.

ارتفاع نهایی و تعداد طبقات به ظرفیت سازه، مشخصات ساختمان، تجهیزات جابه‌جایی و الزامات ایمنی بستگی دارد.

برای تعیین تعداد طبقات مناسب و استفاده حداکثری از ارتفاع مفید انبار، قبل از خرید قفسه حتماً طراحی مهندسی انجام دهید.

۴. سرعت بالاتر در بارگذاری و تخلیه

با انتقال عملیات جابه‌جایی پالت در داخل تونل از لیفتراک به شاتل، فرآیند ذخیره‌سازی و برداشت می‌تواند با سرعت و نظم بیشتری انجام شود؛ به‌خصوص در انبارهایی که تعداد زیادی پالت مشابه در عمق قفسه نگهداری می‌شود.

اگر سرعت ورود و خروج پالت یکی از شاخص‌های اصلی عملکرد انبار شماست، الگوی گردش کالا را در اختیار کارشناسان انبار تجهیز آسیا قرار دهید تا سیستم مناسب بررسی شود.

۵. قابلیت استفاده از FIFO و LIFO

یکی از مزایای مهم سیستم شاتل، امکان طراحی آن برای دو روش اصلی مدیریت موجودی است:

FIFO؛ اولین ورودی، اولین خروجی

LIFO؛ آخرین ورودی، اولین خروجی

انتخاب روش مناسب به ماهیت کالا، تاریخ انقضا، سیاست کنترل موجودی و ساختار عملیات انبار بستگی دارد.

برای کالاهای تاریخ‌دار مانند مواد غذایی و دارویی، انتخاب روش گردش موجودی باید پیش از طراحی قفسه مشخص شود؛ برای بررسی این موضوع می‌توانید از مشاوره کارشناسان انبار تجهیز آسیا استفاده کنید.

کاربرد قفسه بندی شاتل درایوین

مهم ترین موارد کاربرد قفسه بندی شاتل درایوین عبارتند از:

• چیدمان و نگهداری مواد غذایی در سردخانه ها
• چیدمان و نگهداری مواد آرایشی و بهداشتی و دارویی
• نگهداری و انبار کالاها و محصولات انبارهای صنعتی
• نگهداری قطعات اولیه کارخانجات خودروسازی

در حالت کلی این قفسه ها گزینه ای ایده آل برای نگهداری محصولات در انبارهایی می باشد که تنوع در کالا کم اما حجم و تعداد آنها زیاد است.

طراحی و اجرای قفسه شاتل درایوین

طراحی Shuttle Drive-In یک فرآیند صرفاً فروش محصول نیست و باید بر اساس شرایط واقعی انبار انجام شود.

در طراحی پروژه، عواملی مانند ابعاد سالن، ارتفاع مفید، ظرفیت بارگذاری کف، ابعاد پالت، وزن پالت، تعداد پالت، نوع لیفتراک، روش گردش موجودی، تعداد تونل‌ها و شرایط محیطی بررسی می‌شوند.

سپس جانمایی قفسه‌ها، تعداد تونل‌ها، ارتفاع طبقات، مسیرهای تردد، موقعیت بارگیری و تخلیه و الزامات ایمنی مشخص می‌شود.

انبار تجهیز آسیا به‌عنوان تأمین‌کننده و مجری سیستم‌های قفسه‌بندی و تجهیزات انبارش، فرآیند انتخاب، تأمین و اجرای سیستم شاتل درایوین را متناسب با مشخصات پروژه دنبال می‌کند.

اگر پروژه شما در مرحله طراحی اولیه است، بهتر است پیش از خرید سازه، نقشه جانمایی و ظرفیت مورد نیاز بررسی شود. کارشناسان انبار تجهیز آسیا آماده بررسی مشخصات پروژه شما هستند.

گارانتی و خدمات پس از فروش قفسه شاتل درایوین

در سیستم‌های شاتل، خدمات پس از فروش اهمیت ویژه‌ای دارد؛ زیرا علاوه بر سازه فلزی، تجهیزاتی مانند شاتل، موتور، سیستم کنترل و قطعات الکتریکی نیز در عملکرد سیستم نقش دارند.

انبار تجهیز آسیا شرایط گارانتی و خدمات پس از فروش محصولات ارائه‌شده را مطابق شرایط فروش و قرارداد پروژه اعلام می‌کند.

پیش از نهایی کردن خرید، درباره شرایط گارانتی، خدمات فنی، تأمین قطعات و پشتیبانی شاتل به‌صورت شفاف از کارشناسان انبار تجهیز آسیا استعلام بگیرید.

خرید قفسه بندی شاتل درایوین

برای خرید قفسه بندی شاتل درایوین انبار تجهیز آسیا پیشنهاد می کنیم ابتدا از مشاوره متخصصین این مجموعه استفاده کنید. با بررسی شرایط محیط، ظرفیت انبار و نوع و تعداد کالاها بهترین نوع قفسه پیشنهاد شده و نصب و اجرا نیز توسط افراد حرفه ای انجام خواهد شد.
لازم به ذکر است، با خرید قفسه بندی شاتل درایوین انبار تجهیز آسیا این محصولات یک ماه گارانتی و 10 سال خدمات از فروش خواهد داشت و همگی با قیمت تولیدی ارائه میشوند.

طراحی و ساخت قفسه بندی شاتل درایوین

انبار تجهیز آسیا تولیدکننده قفسه بندی شاتل درایوین با بالاترین کیفیت و گارانتی یک ماهه و کاملا سفارشی می باشد. این قفسه ها پس از بررسی شرایط محیط به صورت اختصاصی طراحی و تولید شده و به سراسر ایران قابل ارسال می باشند. جهت کسب اطلاعات بیشتر می توانید از مشاوره رایگان کارشناسان این مجموعه استفاده کنید.
