معرفی قفسه بندی پالت راک

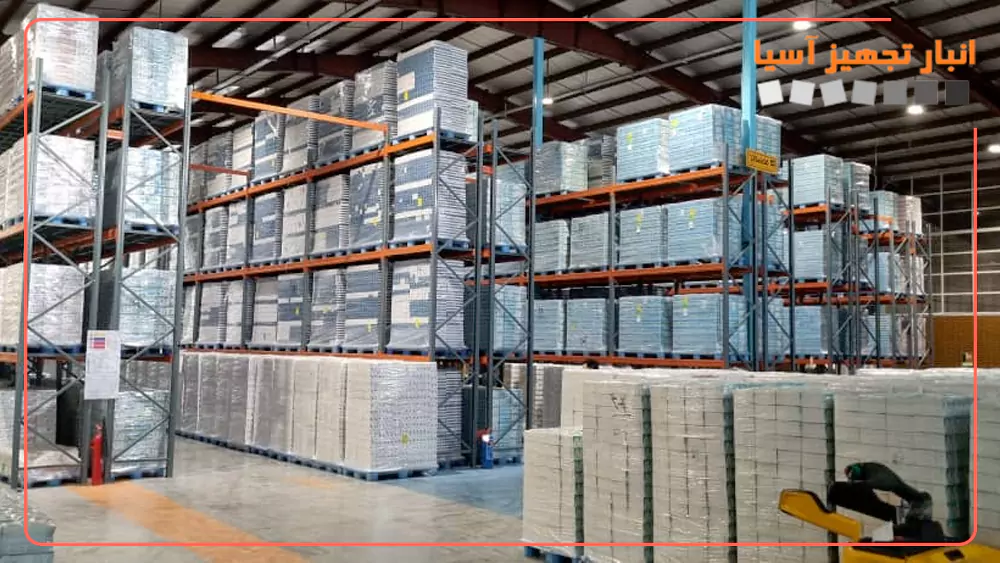

قفسه بندی پالت راک (Pallet Shelving Rock) یکی از زیرمجموعه های اصلی قفسه بندی فلزی انبار می باشد که برای نگهداری اقلام چیده شده بر روی پالت ها مورد استفاده قرار میگیرد. این گروه از قفسه بندی انبار که بیشتر در انبارهای صنعتی مورد استفاده قرار میگیرد، تحمل وزن بالایی داشته و تا 16 متر قابل اجرا هستند. انبار تجهیز آسیا از جمله تولیدکنندگان انواع قفسه بندی پالت راک انباری می باشد که محصولات خود را به صورت سفارشی و بر اساس شرایط محیط انبار و نوع کالاها طراحی و تولید و با قیمت تولیدی با گارانتی ارائه می دهد.
قفسه بندی پالت راک چیست؟
در انبارهای بزرگ صنعتی و نیمه صنعتی بسیاری از کالاها و اقلام بر روی پالت های فلزی، چوبی و پلاستیکی قرار گرفته و در قفسه ها قرار میگیرند. با توجه به اینکه قرار گرفتن پالت ها بر روی هم بدون حفاظ و قاب و سازه منجر به ریزش آنها میشود، به همین دلیل از قفسه بندی پالت راک (Pallet Shelving Rock) در چنین محیط هایی استفاده میشود. قفسه بندی پالت راک انبار دارای بدنه تمام فلزی بوده و به دلیل قدرت تحمل بالا، در تعداد طبقات آن محدودیت نبوده و تا 16 متر از کف انبار می توان ارتفاع آنها را افزایش داد.
به دلیل وزن سنگین پالت و کالاهای انباشته شده بر روی آن، چیدمان در داخل این قفسه ها تنها به کمک لیفتراک و سایر ماشین آلات لجستیک انجام میشود. به همین دلیل بین هر یک از سازه های قفس بندی انباری پالت راک راهروهایی عریض برای تردد لیفتراک حامل پالت در نظر گرفته میشود.
اجزای قفسه بندی پالت راک
در ساخت قفسه بندی پالت راک از اجزای متعددی استفاده شده که همگی فلزی و مقاوم هستند. مهم ترین اجزای این قفسه ها عبارتند از:
- قاب: مهم ترین و مقاوم ترین بخش در سازه این قفسه ها قاب های فلزی می باشد که از پالت ها محافظت می کنند. مقاومت قاب ها به کمک مهاربندهای ضربدری و افقی افزایش پیدا می کند.
- مهاربند: مهربندهای فلزی با اتصالات پیچ و مهره ای بر روی قاب ها قرار گرفته و منجر به افزایش مقاومت سازه می گردند.
- ستون: این قطعات برای افزایش مقاومت قاب در سازه استفاده میشود که دارای انواع مختلفی است.
- بازو: بازوها قطعات فلزی هستند که پالت ها روی آنها قرار میگیرند. از رایج ترین انواع بازوی مورد استفاده در این قفسه ها می توان به قوطی استاندارد با کلیپ سه ناخنه، بازوی رولفرم با کلیپ چهار ناخنه و بازوی رولفرم با کلیپ سه ناخنه اشاره کرد.
- محافظ ستون راک جهت جلوگیری از ضربه لیفتراک
از دیگر اجزای مورد استفاده در قفسه بندی پالت راک انبار می توان به قفل اطمینان بازو، واسط افزایش ارتفاع ستون راک، کفی ستون راک پالت و محافظ قاب پالت راک اشاره کرد.
ویژگی های قفسه بندی پالت راک
بر اساس شرایط در نظر گرفته شده برای این قفسه ها در مرحله طراحی و تولید قفسه بندی پالت راک انباری، چند ویژگی مهم در آنها وجود دارد که در زمان انتخاب و خرید به آنها توجه داشت. از مهم ترین این ویژگی ها می توان به گزینه های زیر اشاره کرد:
- با توجه به شرایط موجود در ردیف های این قفسه ها، by order می باشد. لذا چیدمان کالاهای دارای تاریخ انقضا در آنها با چالش و محدودیت مواجه نخواهد شد.
- بر اساس اندازه و ابعاد کالاها در هر سلول این قفسه ها یک تا دو پالت به صورت ردیفی قرار میگیرد.
- این قفسه ها دارای مقاومت بالایی بوده و با افزایش تعداد طبقات می توان از فضای انبار به صورت بهینه استفاده کرد.
- برای افزایش تعداد ارتفاع ستون در این قفسه ها می توان از واسط های مخصوص استفاده کرد.
- امکان استفاده از زیرپالتی برای افزایش ایمنی قفسه ها و جلوگیری از سقوط پالت ها استفاده کرد.
- نوع ستون مورد استفاده در این قفسه ها بر اساس فاصله طبقات، بار دهانه هر پالت و فاصله پالت های ردیف اول از زمین تعیین می گردد.
- بهتر است نسبت به ظرفیت بارگزاری در طبقات از مقاطع محاسباتی که قبلا آزمایش خود را پس داده اند استفاده شود.
- لازم است قفسه هایی که ارتفاع بیشتری دارند از بالا نیز در عرض راهروها به یکدیگر متصل و مهار گرددند.
- حرکت ماشین در راهروهای بین قفسه پالت راک حتما باید توسط متخصص ماشین های بالابر و لیفتراک انجام گیرد، در غیر اینصورت حوادث جبران ناپذیری رخ میدهد.
- کفی ستون ها در قفسه های پالت راک پهن تر از سایر انواع قفسه ها می باشد.
- قفسه پالت راک صنعتی را می توان با توجه به نوع کالاهای روی پالت ها به صورت دیواره دار و مسطح طراحی و تولید کرد.
کاربرد قفسه بندی پالت راک
در حالت کلی قفسه بندی پالت راک انبار را می توان برای چیدمان هر نوع کالا که روی پالت قرار میگیرد استفاده نمود. به عنوان مثال از جمله موارد کاربرد این قفسه ها می توان به گزینه های زیر اشاره کرد:
- چیدمان و نگهداری بشکه و کویل در انبارهای صنعتی و نیمه صنعتی
- چیدمان مواد غذایی و میوه و سبزیجات در سردخانه ها
- نگهداری از مواد بهداشتی و دارویی
- چیدمان و نگهداری مواد اولیه کارخانجات و کارگاه های تولیدی
- نگهداری از محصولات و کالاهای موجود در انبارهای پخش و فروشگاه های بزرگ
قفسه بندی پالت راک دو عمقی چیست؟
سیستم قفسه بندی پالت راک دو عمقی از نظر اجزاء، ابعاد، میزان عمق و مشخصات مشابه سیستم پالت راک تک عمقی می باشد. به منظور افزایش ظرفیت نگهداری بارهای واحد در سطح یکسان می توان از این سیستم استفاده نمود که دو واحد پشت سر هم در طبقات دهانه های سیستم انبارش راک قابل بارگذاری است و تردد به هر یک از راهروها را امکان پذیر می کند.
روش اندازه گیری قفسه پالت راک
اندازه گیری قفسه پالت راک و تعیین طول و عرض و عمق استاندارد یکی از گام های بسیار مهم در ساخت آنها است. در حالت کلی تمام ابعاد به کار رفته در این قفسه ها بر اساس نوع پالت، شرایط انبار و ابعاد و اندازه کالاهای چیده شده در آنها بستگی دارد. در ساختار قفسه های پالت راک دهانه، عمق و ارتفاع بیشترین اهمیت را داشته و هر یک به روش های زیر محاسبه میشوند:
اندازه گیری دهانه قفسه بندی پالت راک
در قفسه بندی انبارها لازم است ابعاد قفسه ها بر اساس نوع پالت و کالاهایی که در هر سلول و ردیف قرار میگیرند تعیین گردند . از آنجا که در قفسه های پالت راک کالا به طور مستقیم درون ردیف مورد نظر قرار نگرفته و حتما باید با پالت این کار انجام شود، ملاک اندازه گیی پالت است. پالت های مورد استفاده در این قفسه ها دارای تنوع بالایی از نظر ابعاد بوده و رایج ترین آنها 100*120 و 80* 80 است. البته تنوع در پالت ها زیاد است و بر اساس انداره کالاها می توان آنها را در ابعاد متنوعی تولید کرد.
در اندازه گیری دهانه قفسه بندی پالت راک باید به این نکته توجه داشت که پالت ها از دیواره های قاب اصلی حداقل 10 سانتی متر باید فاصله داشته باشند. این فاصله برای جا به جایی آسان پالت توسط لیفتراک است. علاوه براین، هر یک از پالت های یک ردیف باید از یکدیگر 10 سانتی متر فاصله داشته باشند تا در زمان جا به جایی به هم برخورد نکنند. با توجه به میزان مقاومت سازه، نوع و وزن کالاها تعداد پالت های درون هر ردیف تعیین می گردد. در حالت استاندارد یک تا دو پالت در هر ردیف قرار میگیرد. در نتیجه اگر عرض پالت 80 در نظر گرفته شود و د و پالت در هر ردیف قرار بگیرند، اندازه دهانه 190 سانتی متر خواهد بود.
بر اساس استانداردهای ارائه شده از نظر ایمنی و همچنین ابعاد پالت ها، دهانه قفسه های پالت راک 135 تا 400 سانتی متر در نظر گرفته میشوند.
اندازه گیری عمق قفسه پالت راک
فاکتور بسیار مهم بعدی در اندازه گیری قفسه پالت راک، عمق هر ردیف است. عمق نیز بر اساس نوع پالت و ابعاد آن اندازه گیری میشود و تاثیر زیادی بر حفظ توازن و تعادل در سازه دارد. بهتر است پالت ها 10 سانتی متر از لبه و 10 سانتی متر از پشت با ستون محافظ فاصله داشته باشند. در نتیجه اگر طول 100 سانتی متر دارند، حداقل عمق قفسه باید 120 سانتی متر باشد. با افزایش تعداد پالت ها عمق قفسه نیز بیشتر خواهد شد. در حالت استاندارد عمق این قفسه ها 70 الی 120 سانتی متر در نظر گر فته میشود.
اندازه گیری ارتفاع قفسه پالت راک
ارتفاع هر یک از ردیف های قفسه پالت راک به ابعاد کالاهای قرار گرفته روی پالت بستگی دارد. در اغلب مواقع محدودیتی در ارتفاع هر ردیف وجود ندارد و متناسب با میزان تحمل قفسه می توان آن را افزایش داد. علاوه بر ارتفاع هر ردیف، تعداد طبقات و ارتفاع نهایی نیز بر اساس شرایط انبار تعیین و اندازه گیری میشود. ارتفاع این قفسه ها 2 الی 16 متر قابل تنظیم است.

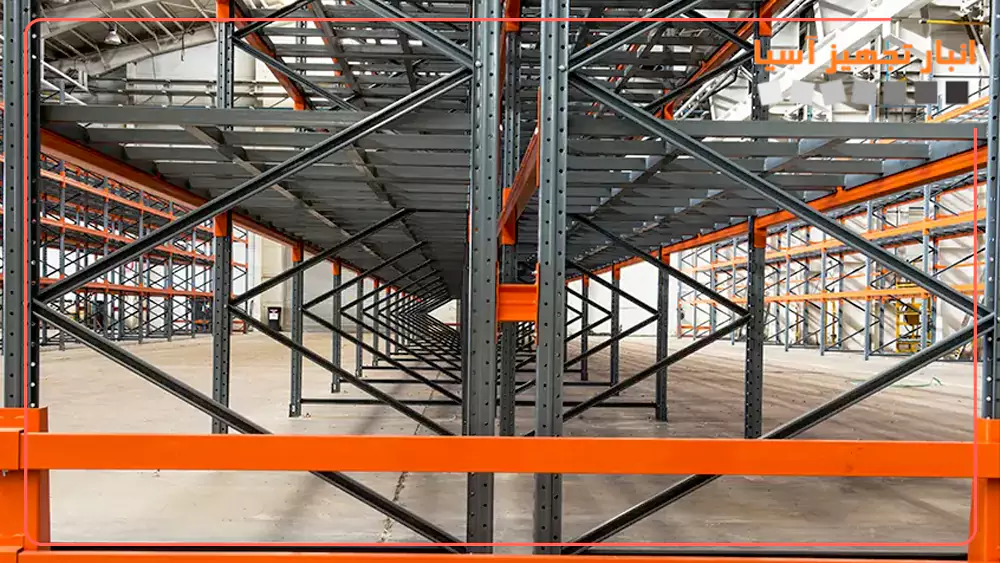

قیمت قفسه پالت راک
قیمت قفسه بندی پالت راک تا حد زیادی به تعداد طبقات، ضخامت قاب و ستون ها، نوع فلزات به کار رفته برای هر یک از قطعات و اجزای آن تعیین می گردد. هر اندازه ضخامت و مقاومت قاب و سایر اجزا بیشتر باشد، به دلیل استفاده از فلز بیشتر در نهایت قیمت بالاتری خواهد داشت. علاوه براین، عایت استانداردها و توجه به کیفیت نیز باعث میشود قیمت قفسه بندی پالت راک افزایش پیدا کند. چون در روند ساخت تخصص بیشتری به کار رفته و تمام اصول در جوشکاری و غیره لحاظ می گردد که قطعا هزینه بر خواهد بود.
خرید قفسه پالت راک
برای خرید قفسه بندی پالت راک در مرحله اول باید به نوع کالاها و اندازه و ابعاد آنها توجه شود و بر همین اساس سازه با دهانه و عمق مناسب انتخاب گردد. در روند خرید قفسه بندی پالت راک انبارتجهیز آسیا، ابتدا شرایط محیط و نوع کالا توسط کارشناسان فروش در نظر گرفته شده و در نهایت گزینه ایده آل به مشتری پیشنهاد داده میشود.
نصب و اجرای قفسه انباری پالت راک
در حالت کلی قفسه پالت راک انباری از بهترین و کاربردی انواع قفسه ها می باشد، اما نصب و اجرای اشتباه آن می تواند نتیجه عکس را به همراه داشته باشد. انبار تجهیز آسیا علاوه بر طراحی و ساخت، فرآیند نصب و اجرای قفسه بندی پالت راک را با رعایت استانداردها ارائه می دهد.

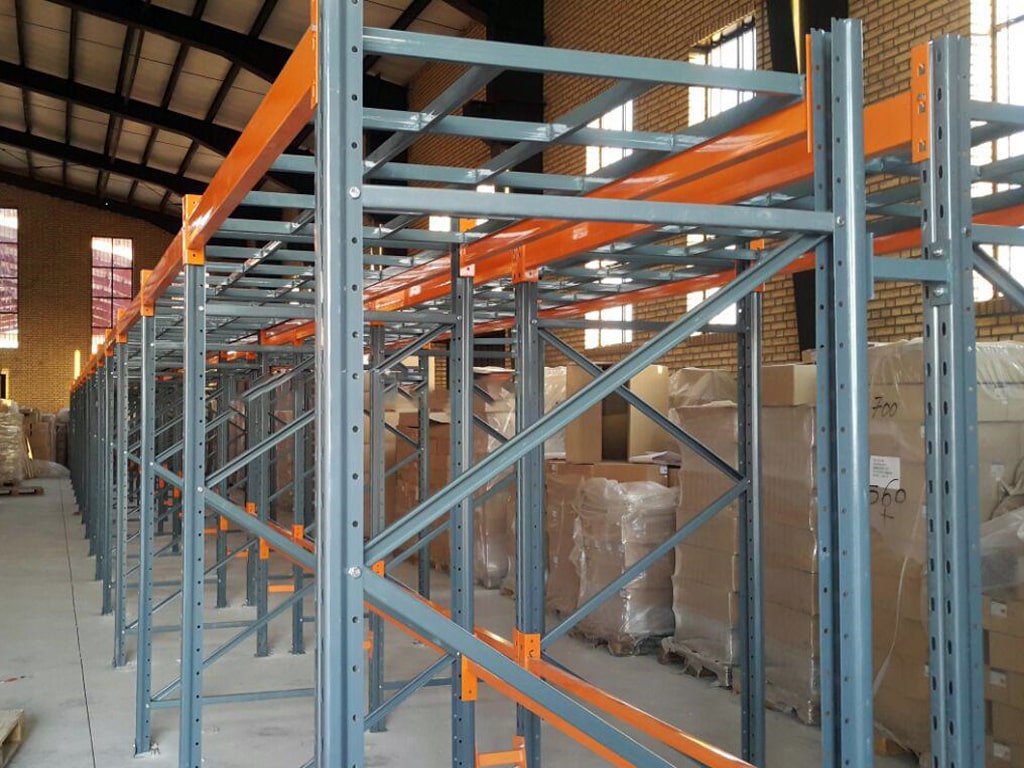

طراحی و ساخت قفسه پالت راک
طراحی و ساخت قفسه بندی پالت راک انبار تجهیز آسیا شامل بررسی محیط و نوع کالا از نظر اندازه و ابعاد، طراحی سازه و تعیین عمق و دهانه ایده آل و در نهایت انتخاب متریال فلزی مناسب و تولید سازه می باشد. در نهایت پس از تولید، قفسه در محل نصب و اجرا می گردد. به عبارت دیگر، تمام این قفسه ها به صورت سفارشی طراحی و تولید میشوند. علاوه براین، این قفسه ها دارای گارانتی و خدمات پس از فروش می باشند و با قیمت تولیدی ارائه می شوند.
سوالات متداول قبل از خرید قفسه پالت راک
قفسه پالت راک از کجا بخرم؟
از ما 😉 شرکت انبار تجهیز آسیا یکی از معتبرترین و قدیمی ترین واحدهای تولیدی قفسه پالت راک در ایران است و خرید از تولیدی یعنی خرید با بهترین قیمت و گارانتی و خدمات پس از فروش.
میزان تحمل بار در قفسه بندی پالت راک چقدر است؟
قفسه های پالت راک در بازه تحملی بین 50 الی 1000 کیلوگرم بر مترمربع تولید می شوند، البته توجه داشته باشید که طول و عرض قفسه بندی شما می تواند این میزان تحمل را تغییر دهد.
قفسه های پالت راک از چه نوع فلزی ساخته میشن؟
در قفسه بندی پالت راک از ورق های فولادی st37 و در پانل ها و کفپوش ها از ورق فولادی st12 استفاده می شود. البته بسته به نوع بار و نوع چیدمان به درخواست مشتری میتوان متریال را تغییر داد.
ابعاد و مساحت فضای استفاده در قفسه بندی پالت راک مهم است؟
خیر، قفسه بندی پالت راک با توجه به نیاز مشتری در ابعاد مختلفی قابل اجرا و پیاده سازی می باشد.
قفسه پالت راک نو بخرم یا دست دوم؟
شما می توانید برای صرفه جویی در هزینه ها قفسه بندی پالت راک دست دوم خریداری نمایید ولی باید این نکته را به خاطر بسپارید که هر قفسه بندی مخصوص یک محیط طراحی می شود و همچنین کیفیت قفسه ها ممکن است کیفیت اولیه را نداشته باشند و ذخیره سازی شما را به چالش بکشد. همچنین با خرید قفسه پالت راک نو میتوانید از گارانتی، خدمات پس از فروش و نصب نیز برخوردار شوید.
تفاوت قفسه بندی پالت راک و قفسه بندی درایوین چیست؟
از قفسه بندی درایوین برای انبار کردن کالاهای همگن استفاده می شود. این قفسه بندی برای انبار هایی که می خواهند از ارتفاع محیط به صورت بهینه استفاده کنند، بسیار مناسب است. اما از قفسه بندی پالت راک برای نگهداری اقلام چیده شده بر روی پالت ها استفاده می شود.
آیا قفسه ها رنگ بندی خاصی دارند؟
بصورت عمومی قفسه ها با ترکیب رنگ تماما طوسی یا (طوسی نارنجی) تولید می گردند و در موارد خاص امکان ارايه قفسه ها با رنگ های آبی، (زرد سفید) و یا رنگهای اختصاصی امکان پذیر می باشد.
10 پاسخ
سلام
قفسه های راک تا چند طبقه اجرا میشن؟ آیا محدودیت دارن یا به وزن هر طبقه بستگی داره؟
سلام جناب مرادی عزیز
محدودیتی در تعداد طبقات نیست و تا 16 متر ارتفاع قفسه قابل افزایش هست. با توجه به وزن بار و قدرت تحمل قفسه میتونین تعداد طبقات رو تعیین کنین
سلام این مدل قفسه نیاز به بررسی دوره ای دارن؟ حدودا هر چند وقت یک مرتبه باید بدنه و سایر بخش ها بازدید بشن؟
سلام
تمام انواع قفسه برای افزایش ایمنی انبار نیاز به بازدید دوره ای دارند.
سلام مهندس. قفسه راک چقدر تحمل بار دارن؟
سلام دوست عزیز
قدرت تحمل در هر دهانه 6000 کیلوگرم و در هر طبقه تا 20000 کیلوگرم قدر ت تحمل وزن دارند
راک دوبل به هم متصلن یا فقط در یک ردیف قرار میگیرن؟ از نظر ایمنی جا به جایی بار به مشکل نمیخوره؟
از پشت این دو قفسه به هم با قطعات مخصوص به هم متصل هستند تا از نظر ایمنی با مشکل مواجه نشن
سلام حدود ۱۰ سال قبل قفسه صنعتی راک برای انبار خریداری کردیم از یه تولیدکننده. الان یه سری بخش ها روی قفسه زنگ زده و خوردگی داره. چه راه حلی پیشنهاد میدین؟ وزن بار سنگینه به مرور ممکنه باعث ریزش بشه؟ ممنون
سلام دوست عزیز. پیشنهاد می کنیم کارشناس به محل مراجعه و بعد از بازدید از قفسه ها راه حل مناسب رو ارائه بدن. برای هماهنگی جهت بازدید از انبار لطفا با شماره تلفن 02636109774 تماس بگیرید
